Верстак своими руками — 80 фото руководства по постройке
Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.
Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.
Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.
Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.
Разновидности верстака
Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:
Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.
Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.
Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.
Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
Что входит в конструкцию верстака?
Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.
Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.
Как сделать верстак своими руками?
Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.
Для этого понадобятся:
- ножовка;
- шуруповёрт или набор отверток разного диаметра;
- столярный угольник;
- уровень;
- болты;
- гайки;
- саморезы;
- подробный чертеж изделия;
- гаечный ключ.
Из материалов необходимо подготовить:
- бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм. В процессе выбора, необходимо уделить особое внимание состоянию древесины.
Здесь не должны присутствовать трещины и сучки;
- листы фанеры толщиной 30 мм;
- доски для каркаса.
Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:
Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.
Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.
Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.
Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.
Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.
Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.
Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.

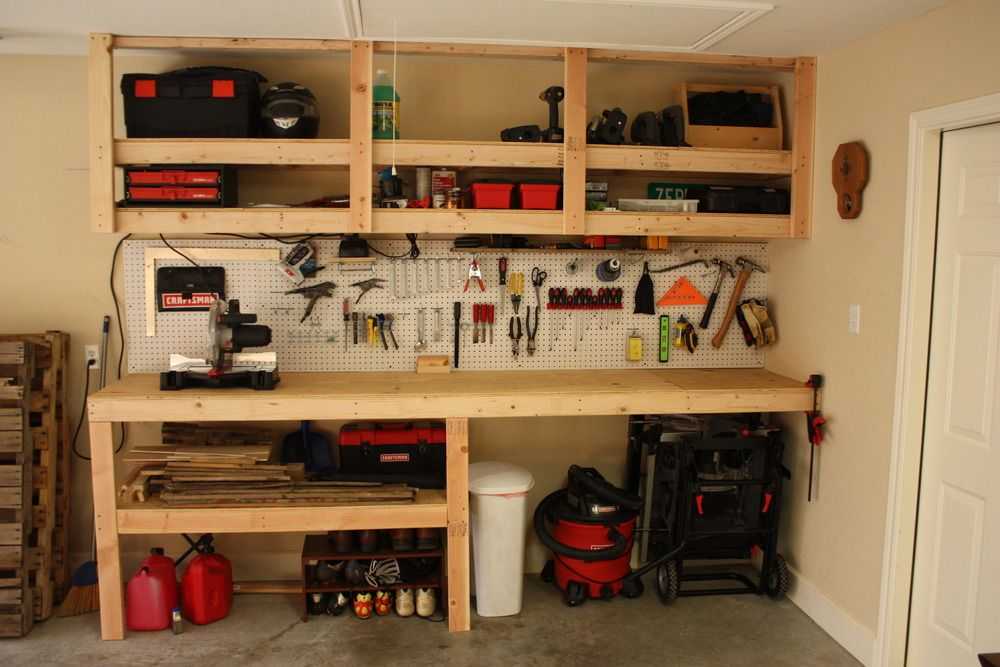

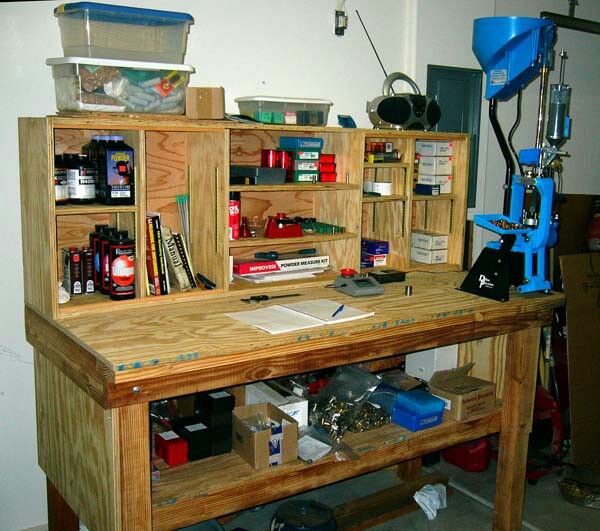

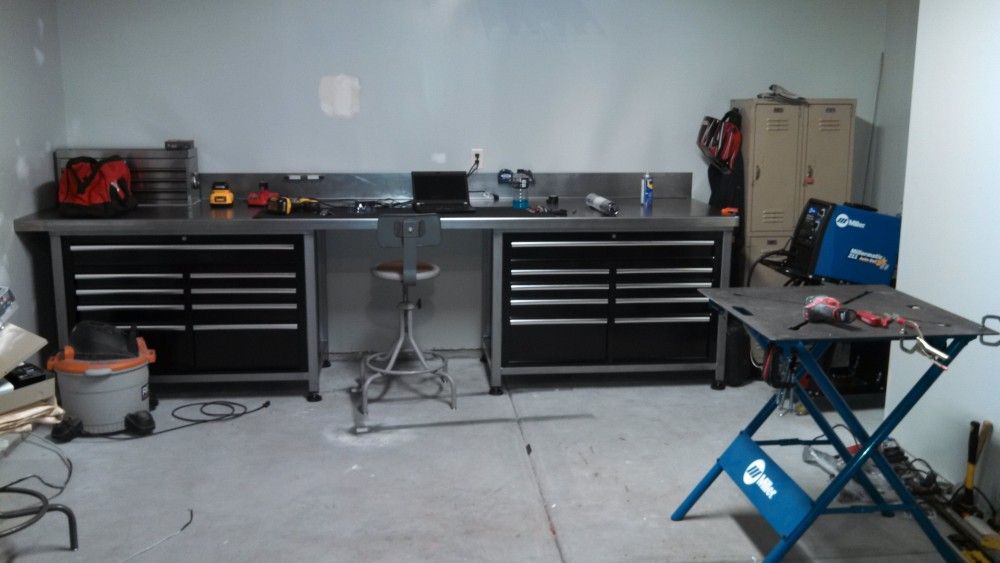

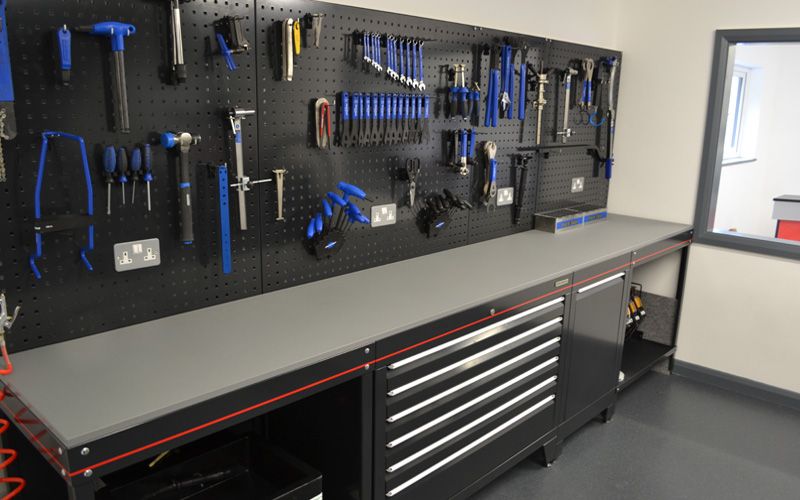

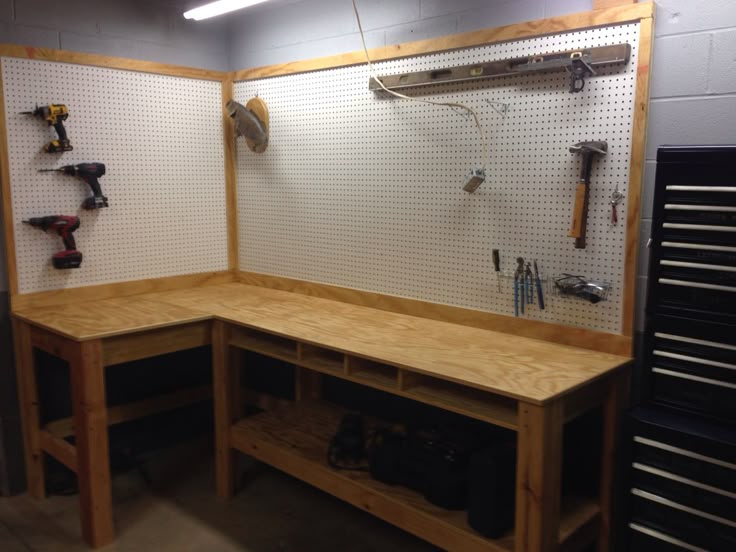

Фото верстаков своими руками
youtube.com/embed/Svu9sgulsQk?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Также рекомендуем посетить:
- Чердачные лестницы
- Стяжка пола своими руками
- Рельефная штукатурка
- Курятник своими руками
- Парилка в бане
- Купель для бани
- Деревянный ящик своими руками
- Бетономешалка своими руками
- Журнальный столик своими руками
- Арка своими руками
- Крыльцо своими руками
- Отмостка своими руками
- Монтаж вагонки
- Корзина своими руками
- Утеплить дверь своими руками
- Веранда своими руками
- Теплица своими руками
- Погреб своими руками
- Сигнализация для дачи
- Аксессуары для бани
- Ограждения для клумб
- Лампа своими руками
- Перила для лестниц
- Сарай своими руками
- Монтаж поликарбоната
- Камин своими руками
- Скамейки для дачи
- Утепление дома своими руками
- Решетки на окна
- Обустройство гаража
- Пресс своими руками
- Дачный туалет своими руками
- Лестница своими руками
- Беседка своими руками
- Клумбы своими руками
- Смотровая яма в гараже
- Диван своими руками
Стол в гараж своими руками: пошаговые фото, инструкции
как сделать стол в гараж
Хороший рабочий стол, это такая вещь, которая может превратить ваш обычный гараж в отличную мастерскую. Обычно идея сделать стол в гараж своими руками приходит сразу же после первой попытки что-то смастерить на старой табуретке. В общем, если для вас гараж не просто место парковки и склад старых вещей, вот десять примеров рабочих столов для гаража, которые упростят вашу жизнь и откроют простор для творчества. Большинство из них можно сделать за выходные, с помощью обычных инструментов и дешевых материалов. А если вы планируете организовать настоящую мастерскую, то в статье есть варианты, как сделать стол верстак в гараж и даже сварочный стол своими руками.
Складной стол в гараж
Разве это не отличная идея? Складной рабочий стол предоставляет дополнительное (всегда очищенное) рабочее пространство, столик можно сложить, когда нам нужно припарковать машину. Сделать это очень просто. Столешница крепится к стене рояльной петлей. Еще есть «тройники», которыми ногу прикреплены к нижней части столешницы из фанеры, прикрученная к раме по всем четырем сторонам. Угол между ножками и столешницей составляет чуть более 90 градусов, чтобы придать дополнительную устойчивость.
Если бы они были прямыми, то могли бы проскользнуть, пока вы работаете, и стол бы упал. Можете добавить блокирующие скобки между ножками и столешницей, если вам нужна дополнительная защита. Еще установлен электрический выключатель, чтобы облегчить использование электроинструментов. Вы подключаете инструмент к желтому концу, подключаете черный конец к настенной розетке (или удлинителю) и нажимаете выключатель. Удобно и без необходимости прокладывать повсюду шнуры. Так что все просто и надежно.
Источник фото: turtlesandtails. blogspot.com/2011/09/place-to-work-thats-all-my-own.html
Стол в гараж из дерева своими руками
Этот простой стол для гаража является идеальной мобильной многофункциональной конструкцией для проведения ремонтных работ, хранения инструментов и выполнения различных проектов. Особенно удобна полусредняя полка, чтобы держать под рукой электроинструменты. Высота идеально подходит в качестве выхода для настольной пилы.
Этот рабочий стол размером 187 см в длину, 95 см в ширину и 86 см в высоту. К ножкам прикреплены 12 см фиксирующие ролики, которые могут выдерживать по 100 кг каждый.
Как сделать рабочий стол в гараж
- Сделайте верхнюю и нижнюю рамки. Если используете Kreg Jig, убедитесь, что толщина доски установлена на 38 мм. Сделайте два карманных отверстия на концах поперечных опор рам и прикрепите их к боковым опорам. Нанесите клей для дерева на все швы.
- Просверлите три карманных отверстия во всех ножках из досок 2 х 4.
Просверлите одно карманное отверстие на конце и одно смещенное от середины примерно на 5 см. Соедините доски 2 x 4 с досками 2 x 6.
- Прикрепите ноги к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите отверстия. Чтобы прикрепить ножки к раме, положить стол на бок.
- Обрисуйте ролики для удобного размещения шурупов перед установкой четырех досок 2 x 6 нижних частей.
- Просверлите отверстия, чтобы прикрепить четыре доски 2 x 6 к нижней части ножек. Прикрутите ролики, используя шурупы и стопорные шайбы, установите тормоза.
- Вставьте нижнюю доску MDF и прикрепите гвоздями по периметру.
- Для обеспечения максимальной функциональности полусредняя полка удобна для хранения небольших инструментов, но при этом позволяет хранить более крупные предметы на нижней полке.
- Для средней рамы просверлите два карманных отверстия на концах досок 2 x 4 длиной 58 см и концах середины доски длиной 64 см. Прикрепите шурупами через карманные отверстия и клеем для дерева.
- Когда рама будет готова, прикрепите вертикальных опоры 28 см.
- Прикрутите скобки полки к внутренней стороне ножек на расстоянии 32 см от верха, используя клей и гвозди.
- Чтобы прикрепить среднюю раму, установите на скобы полки и закрепите вертикальные опоры на середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 6 см шурупов.
- Для средних полок отмерьте и нарежьте МДФ и прикрепите гвоздями.
- Установите верхнюю доску MDF на верхнюю раму.
- Заполните щели деревянным наполнителем и немного отшлифуйте. Для дополнительной защиты нанесите четыре слоя финишного покрытия на основе полиуретана.
Источник фото: dreamdesigndiy. com/diy-garage-workbench/
Стол в гараж с полками
Вот еще неплохой вариант для гаража. Рабочая поверхность стола находится на высоте 76 см от пола. Поверхность в глубину 90 см и ширину 120 см. Ноги из брусков 2х4. Задние ножки проходят через стол и используются в качестве опор для полок. Сначала соберите раму для задних ног, используя 2 бруска 2х4 длиной 120 см с 2 горизонтальными частями длиной 110 см. Нижняя горизонталь составляет 18 см, а верхняя горизонталь находится на высоте 76 см. Соедините передние и задние рамы ног. Для этого нужно закрепить все горизонтальные опоры спереди назад. Затем возьмите зажимы, чтобы удержать все, пока закручиваете шурупы.
Передние и задние опоры имеют длину 84 и 80 см. Две длинные части идут наверх. Короткие предназначены для нижних опор. Снова обратите внимание, что они не 91 см в длину, чтобы учесть 8-ми см выступ спереди. Недостающие 4 см на нижних опорах удалены из-за отсутствия передней нижней опоры.
Обратите внимание, что при креплении горизонтальных опор спереди и сзади шурупы длиной 9 см не сталкивались.
Для столешницы нужны бруски 2х4 и лист фанеры. Выпилите верх необходимого размера из фанеры и сделайте выемки для опор.
Прикрепите металлические подставки для полок, которые можно найти и в большинстве хозяйственных магазинов. Или можете использовать L-образные скобки, если хотите.
Прикрепите к задней части лист pegboad, очень удобно для хранения не тяжелых инструментов и других принадлежностей.
Источник фото: www. instructables.com/id/Build-Garage-Work-Table-With-Attached-Shelves/
Откидной столик в гараж: бюджетный вариант
Вот самый простой и дешевый вариант откидного столика, который вы можете сделать своими руками для своего гаража или домашней мастерской. Понадобятся доски 2,5 м одна 2х4 и три штуки 1х4. Лист фанеры 60х120 см, петли, 2 больших болта длиной не менее 14 см и 2 маленьких по 10 см. Еще 4 гайки и 6 шайб для болта большего размера и задвижка. Обрежьте одну из досок 1х4 до длины 120 см, это для крепления к стене. Еще одну доску 1×4 тоже на 120 см для передних и задних направляющих. Последняя доска 1×4 разрезается на 4 части по 56 см (при условии, что ширина доски 25 мм). Здесь высота гаражного стола будет приблизительно 91 см. Доски 2х4 нарежьте на две части по 91 см, а из остатков две части по 15 см. Сначала прикрепите две боковые направляющие к вершине. Затем прикрепите поперечные опоры по 56 см.
Ноги должны выдерживать приличный вес, поэтому автор придумал метод использования системы больших гаек и болтов в качестве опоры, а меньшего болта в качестве фиксатора.
Прикрепите обрезки 15 см к внутренней стороне боковых направляющих с обеих сторон.Затем к этим деталям прикрутите доски по 91 см, заподлицо с передней направляющей и нижней стороной верха. После этого просверлите отверстия для большого и маленького болтов. Положите шайбу снаружи, между частями дерева и на внутренней стороне ноги. Прикрепите столик к стене. Сначала закрепите доску на высоте 91 см. Затем петли к верхней части лицевой поверхности. Потом, используя несколько зажимов и шнурков, установите стол на вершине этой части. Убедитесь, что петли расположены в верхней части боковых досок 1×4, а не на фанере, иначе не будет стоять ровно. Чтобы зафиксировать столик на стене, прикрутите задвижку.
Автор: Фил
Источник фото: www. instructables.com/id/Cheap-Folding-Workbench/
Как сделать рабочий стол в гараж: дешево и быстро
Хороший, прочный рабочий стол — самая важная часть любого хорошо оборудованного гаража или мастерской. Эта инструкция покажет вам, как легко и недорого сделать очень прочный стол для гаража всего за несколько часов, но которым вы сможете пользоваться много лет. Рабочее место, представленное здесь, имеет длину 2 метра, ширину 90 см и высоту 86 см.Стол сделан из цельной деревянной двери, переоснащенной в качестве столешницы, и установлен на раме из брусков 2X4.
Рама состоит из двух прямоугольников длиной 193 см, шириной 81 см и четырех ножек длиной 81 см из брусков 2X4.
Верхняя часть свешивает раму на 5 см с каждой стороны, чтобы можно было легко зажимать вещи на верхней части стола. Так как вершина составляет 203 на 91 см, две прямоугольные рамки должны быть 193 на 81 см. Для этого отрежьте четыре куска на 193 см и четыре на 74 см и прикрутите их шурупами для гипсокартона с крупной резьбой, чтобы получились два прямоугольника. Отрежьте еще две части длиной 74 см, чтобы использовать их в качестве растяжек по середине каждого прямоугольника. Обрежьте восемь частей 2X4 на 81 см по длине ног.
Прикрутите две части ноги в форме буквы «L», чтобы получилась одна нога. Повторите еще три раза. Полная высота с прикрепленным верхом будет приблизительно 86 см. Если требуется другая готовая высота, длину ног можно изменить. Прикрепите ножки к двум прямоугольным рамкам, как показано на фотографиях. Одна рама должна быть прикручена на 20 см снизу вверх. Другую прикрутите вплотную к верхней части ног. Назначение нижней рамы состоит в том, чтобы укрепить конструкцию и предотвратить расползание ножек, а если накрыть фанерой, можно использовать как полку.
Самый простой способ прикрепить верхнюю часть двери к раме — это положить дверь на пол, а затем поставить раму верх ногами.
Затем используйте шесть угловых кронштейнов, чтобы прикрепить верх к раме. Переверните стол.
Последние штрихи, по желанию.
- Прикрепите фанеру к нижней раме, чтобы сделать полку.
- К раме рабочего стола можно прикрепить удлинитель, чтобы подключить электроинструменты.
- Верхняя часть верстака может быть отделана полиуретаном для защиты дерева или покрыта листом тонкой фанеры для защиты от повреждений при интенсивном использовании.
- Тиски для тяжелых условий эксплуатации могут быть прикручены к верхней части и являются очень полезным дополнением к рабочему столу.
Более подробную информацию можно прочитать на сайте, ссылка ниже.
Источник фото: www. instructables.com/id/How-to-build-a-sturdy-workbench-inexpensively/
Складной стол для гаража своими руками
В вашей гаражной мастерской есть уголок, где хочется иметь еще один рабочий стол? Вот хороший пример. Это откидной столик, так что если вам постоянно не нужен, всегда можно сложить, чтобы не занимать свободное пространство.
Складной гаражный стол сделан из старой двери с твердым сердечником, нескольких прочных петель, досок 2х4 и крепежных элементов.
Логика в простоте. Столешница (ранее известная как «дверь») крепится к стене с помощью прочных петель и просто поднимается вверх, если нужен столик, и опускается вниз, когда столик не нужен.
Ножки, это просто обрезанные доски 2х4, прикрепленные к нижней части столешницы с помощью петель. Стол в нижнем положении торчит из стены в общей сложности на 10 см.
Некоторые могут предположить, что это неустойчивая конструкция. Но на самом деле, поскольку стол привязан к стене, он не может сдвинуться из стороны в сторону. Таким образом, ноги не подвержены никаким движениям, инициируемым у столешницы.
Стоит отметить, что если случайно задеть ножку, стол покачнется, но не упадет, потому что будет опираться на вторую ногу. А то, что-то случайно ударит сразу по двум ножкам, весьма маловероятно. (Одна нога действительно хорошо держит стол, хотя две, очевидно, лучше.)
Как собрать складной стол
Начните с определения высоты – используйте уровень, чтобы отметить линию, обозначающую эту высоту. Еще отметьте дополнительную линию, чтобы указать высоту нижней части столешницы. Эта линия важна, так как она точно указывает, где разместить блоки, на которые будут крепиться петли.
Также установите все настенные шпильки. Этот складной стол длиной приблизительно 180 см. Если ваш стол по длине будет больше, можете сделать дополнительные петли для достаточной поддержки середины столешницы.
Эти стеновые блоки служат нескольким целям. Одним из них является обеспечение надежного места для крепления петель. Другой способ — взять вес столешницы, когда она находится в верхнем положении.
Разрежьте две части доски 2х4 длиной приблизительно 20 см. Прикрепите к стенным шпилькам четырьмя 8 см строительными шурупами, чтобы верхняя часть точно совпадала с линией, обозначающей нижнюю часть столешницы.
Важно предварительно просверлить отверстия в блоках. Но вам не нужно предварительно сверлить отверстия в шпильках стены. Когда вы закручиваете шурупы через блоки в шпильки, они будут тянуть блоки плотно, как хомут. Установив блоки, добавьте петли. Отверстия для этих шурупов должны быть предварительно просверлены, равные диаметру вала шурупа минус резьба . Это позволяет резьбе вгрызаться в древесину стеновых блоков, не раскалывая ее. Они были установлены с помощью торцевого ключа.
Шарниры закреплены таким образом, что, когда верхняя половина шарнира расположена под углом 90 градусов, то идеально совпадает с верхним краем блоков. Это очень важно.
Расположите столешницу. Дверь устанавливается на место, задняя сторона опирается прямо на стеновые блоки, а передняя сторона на временную раму, чтобы выровнять.
Закрепить задние петли. Предварительно просверлите отверстия для петель и закрепите шурупами.
Петля для ног. Здесь использовались петли для верхушек ног, 8 на 4 см. Из-за их формы им требуется небольшая прокладка на верхней стороне (которая будет обращена к нижней стороне столешницы), чтобы они не сгибались. Можно использовать кусочки фанеры и просто приклеить на место, этого достаточно.
Для ножек отрежьте две части от доски 2х4 на несколько сантиметров длиннее, чем необходимо. Предварительно просверлите отверстия и прикрепите петли к ножкам шурупами.
Опустив шарнирные стороны вниз, поставьте ножки и обозначьте линию, где упираться.
Чтобы закрепить ноги, вам понадобится помощь, чтобы удерживать их в сложенном положении во время работы. Отметьте, где хотите крепить ноги, и предварительно просверлил отверстия для шурупов. Не сверлите слишком глубоко! Затем закрутите шурупы через петли.
Обратите внимание, что потребуется сместить положение ножек, чтобы они не касались друг друга в сложенном состоянии.
Еще добавьте маленькие упоры к задней части ног.
Они не предлагают никакой серьезной защиты, но обеспечивают небольшое сопротивление, чтобы вы могли чувствовать, когда разогнули ноги до 90 градусов. Они также служат для защиты стены, когда стол находится в нижнем положении. Можете еще приклеить на стену кусочки пенопласта.
Сделайте пару простых поворотных замков из ручки метлы и палочек для перемешивания краски. Склейте, а затем просверлите сквозные отверстия через центры.
Прикрутите на концах шарнирных ножек, достаточно плотно, чтобы зажимать ножки, но при этом легко поворачивались. Обратите внимание, что нужно добавить шурупы для ног, чтобы точно отрегулировать высоту стола (по два на каждой ножке, хотя на фото показано только одно).
Последние штрихи. Вдоль переднего края стола, чуть ниже положения ножек в сложенном состоянии прикрепите деревянную полоску, в качестве опоры для сложенных ножек. Еще поставьте светильник, и у вас есть хорошо освещенный, универсальный откидной столик.
Источник фото: www. instructables.com/id/Easy-Collapsible-Worktable/
Стол верстак в гараж своими руками
Есть много разных способов организовать свой гараж, но один из самых простых – это сделать стол верстак. На столе будет место, где можно повесить инструменты, хороший яркий верхний свет, место для работы и поможет раз и навсегда навести порядок в гараже. Этот стол 76 х 180 см является идеальным решением для гаража. Состоит из пятнадцати брусков 2 х 4 и одного листа фанеры толщиной 12 мм. Просто соберите деревянную раму и прикрутите сверху фанеру. Затем соберите нижнюю полку верстака. Рекомендуется просверлить несколько пробных отверстий в дереве небольшим сверлом перед тем, как вкручивать шурупы.
После этого соберите верхнюю часть так же, как и нижнюю, используя шурупа для гипсокартона. После того, как верхняя и нижняя полки будут собраны, прикрутите ножки.
Затем прикрепите полосу фанеру 180 х 76 см. Сделайте боковые стойки с перекладиной, прикрепите лист pegboad и проведите освещение.
Источник фото: removeandreplace.com/2013/07/17/how-to-build-a-workbench-for-your-garage-to-get-organized/
Настенный складной рабочий стол
Все знают, как сложно найти место и эффективно использовать пространство в гараже или небольшой домашней мастерской. Если вы устали от использования различных подставок в качестве ножек стола, сделайте рабочий откидной стол на стену.
Это будет стоить недорого, по крайней мере вариант, предложенный автором этого проекта. В галерее ниже представлено несколько пошаговых фото. Этот проект занял приблизительно 2 часа.
Источник фото www.instructables.com/id/Cheap-Wall-Mounted-Folding-Work-Table
Как сделать сварочный стол
Сварочный аппарат предлагает бесконечные возможности, не обременяя ваш кошелек. Сломанная газонокосилка нуждается в ремонте? Нужно починить металлические решетки или ворота? Хотели сделать мангал? Вы можете не только ремонтировать сломанное оборудование, но и сварить, например металлический уличный стол и стулья, ажурные украшения и много чего другого. Но каждый сварщик нуждается в сварочном столе, это важный момент и он дает много преимуществ. Металлический стол нужен не только как прочный верстак для работы, но еще и для заземления при сварке.
Если ищете подходящий сварочный стол для гаража или мастерской мастерской, вот прекрасный вариант для начинающего сварщика. Это стол высотой 90 см, длиной 120 см и шириной 60 см.
Только помните, безопасность имеет первостепенное значение. Пожалуйста, помните о защите глаз и сварочном шлеме при шлифовании, резке или сварке. Также следует надевать огнестойкую куртку или фартук для защиты одежды и тела, а также рабочие перчатки и сварочные перчатки, когда это необходимо.
Как сделать сварочный стол своими руками вам лучше прочитать в инструкции на сайте, она немного длинная, но отображает все этапы по сути. Зато конечным результатом будет рабочий прочный стол, который поможет вам в будущих сварочных проектах.
Если вы еще сомневаетесь, стоит ли покупать сварочный аппарат, то подумайте о тех шансах, которые у вас появятся. А обучение сварке является относительно простым и недорогим делом, если у вас есть правильное оборудование. Вы можете изучить основы, посмотрев онлайн-уроки или пройдя реальные курсы по сварке. В качестве альтернативы, если есть знакомый сварщик, можете попросить дать пару уроков. Вы можете многое узнать о сварке за несколько часов.
Автор: Блэр Вейльну
Источник фото: extremehowto. com/how-to-build-a-welding-table/
Или вот еще такой пример. Этот стол для гаража был разработан с намерением использовать его не только для сварочного стола. Здесь еще предусмотрен съемный верх из массива дерева для деревообработки. Стол, который полностью маневренен, так как имеет 4 ролика; все 4 поворотные и 2 запорные.
Ваши размеры и ситуация, скорее всего, будут отличаться от представленных в этом примере. Но если хотите сделать точно такой же стол для гаража, список всех материалов с размерами и подробную инструкцию можно посмотреть на сайте, ссылка под большой галереей.
Источник фото: www. instructables.com/id/Welding-Table-for-the-Garage/
Другие материалы в этой категории:
« Стол из профильной трубы своими руками: 10 проектов с пошаговыми фото
Теннисный стол своими руками: чертежи, инструкции, пошаговые фото »
Garage Computer Mod — Custom Shop PC
Группа разработчиков медиаплатформ
Мастерская Майка Аллена — это упорядоченное, ухоженное место. Расположенный в нескольких милях от береговой линии Нью-Джерси, компактный гараж старшего автомобильного редактора PM имеет высокие полки, заставленные аккуратно расставленными пластиковыми контейнерами с простыми этикетками инструментов и сварочного оборудования. Иногда, однако, воздух в магазине токсичен. Майк — механик и слесарь, и его шлифовка, фрезерование и сверление поднимают в воздух шлейфы металлических частиц. Это не очень хорошо для легких, но смертельно опасно для электронного оборудования.
Это проблема, потому что мастерская в наши дни должна быть компьютеризирована. Майк обычно использует ноутбук для диагностики OBD-II, поиска в Интернете руководств по ремонту или просто прослушивания MP3-файлов Джорджа Торогуда, когда, скажем, восстанавливает сухое сцепление от Ducati Monster.
Но Майк устал от того, что его ноутбуки перегорают каждые несколько месяцев. Он искал решение, которое обеспечило бы серьезную вычислительную мощность его мастерской на постоянной основе, не подвергая хрупкие внутренности ПК воздействию агрессивных веществ. В PM мы любим вызов. Мы с Майком встретились с Энтони Вердуччи, мастером по сборке компьютеров в PM, чтобы спроектировать и построить машину, способную противостоять этим неумолимым условиям. Это оказалось интересным упражнением в управлении температурным режимом. Мы знали, что стандартная установка с воздушным охлаждением и фильтрами на вентиляторах может блокировать часть частиц, но единственный способ по-настоящему защитить внутренние части компьютера — это полностью изолировать его от внешнего мира.
Одна задача — поддерживать компьютер в прохладе, и совсем другая — заставить его выглядеть круто, поэтому я предложил превратить машину в тележку для инструментов на колесиках Craftsman. Майк соорудил перегородку из листовой стали, которая разделяла две трети нижнего ящика на герметичный отсек, а затем просверлил 10 отверстий в нижней части другой трети, чтобы обеспечить приток воздуха.
Затем мы установили систему жидкостного охлаждения для всех наших важнейших компонентов: невероятно мощного шестиядерного процессора AMD Phenom II X6 1100T с тактовой частотой 3,3 ГГц; видеокарта ATI Radeon HD 5870; 6 ГБ высокоскоростной оперативной памяти Kingston; и блок питания Koolance мощностью 1000 Вт с двумя резервуарами — единственный в своем роде. В отсеке с открытым воздушным потоком мы установили радиатор и вентиляторы, чтобы отводить тепло ПК во внешний мир.
Майк привередлив в проводке, поэтому он провел пару поздних ночей в гараже, соединяя и герметизируя все кабели USB, SATA, HDMI и силовые кабели, выходящие из нашего ящика, а затем прокладывая их через корпус. После трех дней сборки Энтони щелкнул выключателем, и наша установка загрузилась, сигнализируя о том, что наша работа выполнена.
Магазинный компьютер было сложно построить, но мы думаем, что у этой концепции есть основания. В конце концов, ПК стал универсальным инструментом, и магазин Майка — не единственное место, где воздух становится недружелюбным.
Требуется некоторая сборка
Команда разработчиков мультимедийных платформ
1. Обрезка по размеру
Мы взяли нижний ящик инструментальной тележки Craftsman и модифицировали его для работы с ПК. Нам нужно было сделать несколько отверстий для нашего радиатора, чтобы наша уникальная система жидкостного охлаждения заработала, поэтому мы взяли коронку.
Команда разработчиков медиаплатформ
2. Изгиб металла
В нашей сегментной конструкции требовалось герметичное отделение для защиты электронных компонентов от металлической пыли и вентилируемое отделение для потока воздуха к радиатору и вентиляторам. Для этого потребовалась стальная переборка. Майк и его тормоз из листового металла были обязаны.
Команда разработчиков медиаплатформ
3. Расставить, затем переставить
В отличие от обычного корпуса ПК, в нашем ящике не было установленного способа расположения и монтажа компонентов. Мы протестировали наш насос, блок питания и материнскую плату, чтобы найти наиболее эффективный поток охлаждающей жидкости, а затем использовали Rivnuts для создания точек крепления.
Команда разработчиков мультимедийных платформ
4. Когда вы упираетесь в стену, наращивайте ее
Обычно графические карты устанавливаются непосредственно на материнскую плату ПК, но наш ящик оказался слишком мелким. Поэтому мы установили наш графический процессор на специально изготовленную платформу, а затем подключили карту к мобильному устройству с помощью гибкого кабеля PCI-E. Наконец, мы установили нашу систему охлаждения (см. «Поддержание охлаждения» ниже).
Охлаждение
Команда разработчиков мультимедийных платформ
Мы разработали систему жидкостного охлаждения для предотвращения перегрева компонентов (центральный процессор, память, видеокарта и блок питания) внутри герметичного корпуса. В нашей установке гликолевый хладагент передает тепло от компонентов в закрытой части корпуса к радиатору и вентиляторам в открытой части, которые рассеивают тепло. Все детали и фитинги были получены от Koolance.
11 лучших программ для проектирования гаражей (бесплатных и платных)
Добро пожаловать в наш путеводитель по лучшему программному обеспечению для проектирования гаражей, включающему как бесплатные, так и платные приложения для планирования планировки вашей комнаты, внешнего вида и потребностей в хранении.
Ваш гараж так же важен, как и любая часть вашего дома. Его можно использовать не только как парковку для ваших автомобилей, но и как хранилище для ваших вещей, место для ваших хобби или мастерскую. Независимо от того, что вы решите сделать со своим гаражом, важно тщательно спланировать его и организовать все в соответствии с вашими требованиями.
Планирование любого типа помещения, в данном случае гаража, может быть довольно сложной задачей. К счастью, на рынке доступно множество программ для проектирования, которые могут помочь вам реализовать проект гаража, который вы представляете для своего дома. Правильное программное обеспечение для проектирования поможет вам легко создавать планы и макеты, а также избавит вас от догадок и хлопот на этапе планирования. А поскольку большинство этих дизайнерских программ можно использовать для создания фотореалистичных 3D-изображений, вы можете легко визуализировать свой дизайн и изменять его в соответствии со своими потребностями и требованиями.
Содержание
Ниже мы даем вам наш собственный список лучших бесплатных и платных программ для проектирования гаражей на рынке:
Лучшее программное обеспечение для проектирования гаражей – бесплатные опции
Иногда бесплатных версий программ для проектирования бывает достаточно, чтобы создавать полные 2D-планы и 3D-проекции, поскольку большинство этих программ включают в себя все основные функции для автоматизированного черчения и черчения. В некоторых случаях веб-сайты предлагают бесплатные пробные версии, которые включают в себя все функции платных аналогов, но вы можете использовать их только в течение ограниченного периода времени.
Вот список лучших программ для проектирования гаражей, которые вы можете попробовать бесплатно:
SketchUp
Сайт: https://www.sketchup.com/
Sketch Up является одним из наиболее рекомендуемых программ для проектирования программное обеспечение, доступное на рынке. Он поставляется как в бесплатной, так и в нескольких платных версиях, а пробную версию можно загрузить прямо с их веб-сайта. Если вы не хотите устанавливать программу, у вас также есть возможность использовать это приложение в своем веб-браузере.
Лучшее, что может предложить Sketch Up, это то, что даже если вы используете бесплатную версию, вы все равно можете пользоваться всеми ее функциями, но только в течение ограниченного периода времени. Он считается одним из лучших инструментов планирования дизайна гаража, потому что вы можете легко создавать подробные планы этажей, макеты и 3D-чертежи, даже если у вас нет предварительных знаний о каком-либо другом программном обеспечении для проектирования — благодаря его удобному интерфейсу. С его интуитивно понятными инструментами вы можете использовать это программное обеспечение для создания дизайна пристроенного или отдельного гаража.
Чтобы начать проект в Sketch Up, вам потребуется нарисовать или набросать план этажа или компоновку в виде сверху. Затем оттуда вы можете визуализировать свою 3D-модель. Хотя в Sketch Up есть функция автоматического выравнивания и простой привязки линий, это программное обеспечение требует, чтобы вы рисовали оболочку плана этажа с нуля — это означает, что стены должны быть нарисованы линия за линией. Толщину стенки можно отрегулировать вручную, используя поле «измерение» в нижней части экрана, где вы можете ввести свои конкретные измерения.
В общем, единственные базовые команды, которые вам, по крайней мере, необходимо знать, чтобы начать 2D-рисунок и 3D-перспективу в Sketch Up, — это инструмент линии/рисования (рисование линий с помощью значка, похожего на карандаш), смещение (которое позволяет вам помещать окружающие границы формы — особенно полезны для создания стен), инструмент «Тяни и толкай» (выдавливает рисунок вверх или вниз, делая его трехмерным), инструмент «Перемещение» (позволяет перемещаться по элементам рисунка).
Чтобы сделать план вашего гаража более подробным, вы можете добавить другие элементы дизайна, такие как окна, двери, мебель, приспособления, места для хранения и оборудование, загрузив готовые модели в 3D-складе Sketch Up. Эти компоненты можно импортировать в вашу модель бесплатно — вам просто нужно подключиться к Интернету, чтобы использовать их. Другие отделки и текстуры, такие как камень, обои, ткань, дерево, металл и краска, можно выбрать из обширной встроенной библиотеки материалов.
Вы также можете поэкспериментировать с видами своего гаража, чтобы редактировать его более тщательно, ракурс за ракурсом. Еще одна дополнительная функция SketchUp — это живое прохождение, которое позволяет вам совершить визуальный тур по вашей модели. Это делает планирование гаража более интересным, и в то же время вы можете более эффективно спланировать пространство и убедиться, что оно отвечает всем вашим конкретным требованиям.
Планировщик этажей
Сайт: https://floorplanner. com/
Floor Planner — это программа для проектирования и планирования, которую можно использовать не только для планирования гаражей, но и для любого типа площади или пространства. Это программное обеспечение можно использовать для создания интерактивных планов этажей, а также подробных планировок и перспектив. Floor Planner предоставляет форматы 2D и 3D, которые очень полезны для полной визуализации того, как вы хотите, чтобы ваш гараж выглядел.
С этой программой довольно легко работать, и она производит очень привлекательные результаты. На самом деле, в одном из самых запоминающихся обзоров на их веб-сайте говорится, что Floor Planner похож на AutoCad и Sims вместе взятые. Она менее сложна по сравнению с другими программами и работает в основном с помощью команд перетаскивания. Вы можете рисовать планы этажей на одном дыхании или использовать их интуитивно понятный редактор, который может подготовить ваш план этажа за считанные минуты.
Преобразование 2D-макета в более подробный план этажа также не требует усилий. Планировщик этажей имеет функцию «Автоматическая отделка», которая позволяет украсить ваши планы этажей всего одним щелчком мыши. С помощью этой команды вы можете оформить свой план этажа, и он будет готов в кратчайшие сроки. Но если вы увлекаетесь деталями и имеете в виду конкретный дизайн гаража, вы можете выбрать мебель, предметы интерьера и оборудование по одному из их обширной библиотеки материалов, которая содержит более 150 000 готовых моделей на выбор.
Floor Planner также позволяет создавать фотореалистичные 3D-перспективы и потрясающие фотоизображения из рабочих 2D-чертежей. Для тех, кто занимается дизайном гаражей, рисунки в формате презентации очень важны с точки зрения маркетинга и представления проектов потенциальным клиентам. В то время как для домовладельцев визуализированные перспективы легче понять по сравнению с техническими чертежами.
Floor Planner работает на настольном компьютере с помощью браузера, но у него также есть версия приложения, которая поддерживает такие устройства, как iPhone и iPad. Эта функция позволяет вам просматривать свои планы в любом месте и особенно полезна при поиске материалов и поставщиков, поскольку у вас есть готовая копия макета. Вы можете подписаться на бесплатную версию на их веб-сайте, которая позволяет вам создать один проект. Floor Planner также доступен в платной версии, но бесплатная версия отлично работает, особенно если вам нужны только планы и чертежи проекта реконструкции гаража.
Bighammer Do-It-Yourself Garage Designer
Сайт: http://www.bighammer.com/cqdesignstartneo/
Big Hammer Do it Yourself Garage Designer — это программа, предназначенная исключительно для проектирования, планирования и организации гараж. Это веб-программа, что означает, что вы можете использовать ее в браузере и не требует установки на свой настольный компьютер. Однако он работает только в Internet Explorer.
Эта программа для проектирования гаражей проста в использовании и не требует опыта проектирования. Его легко понять, он имеет удобный интерфейс и интуитивно понятен, что позволяет вам спроектировать любое гаражное пространство с нуля без каких-либо хлопот. Это также в основном требует методов щелчка и перетаскивания, поэтому вы можете ожидать, что ваш план этажа будет готов в один миг.
Эта программа настолько детализирована, насколько это возможно, и предлагает множество готовых компонентов, элементов дизайна, материалов и отделки, которые могут вам понадобиться при проектировании гаража. Вы можете выбрать из материалов, которые основаны на реальных каталогах продукции. Для каждого строительного материала, который вы решите указать в своем чертеже, включен реалистичный прайс-лист. Кроме того, в планах также указываются размеры пиломатериалов, которые вам необходимы, типы кровли, столбов, окон и дверей. Благодаря этому вы можете быть уверены, что ваш дизайн гаража является точным изображением пространства, которое отвечает всем вашим конкретным потребностям и требованиям.
Big Hammer Сделай сам Garage Designer также имеет несколько видов для чертежей, таких как вид в плане, вид после компоновки, 3D-вид и вид с размерами. У вас также есть возможность создавать подробные распечатки, которые можно использовать для разрешений на строительство. Также доступна настройка 3D-визуализации, которую можно использовать для создания планов в формате презентации и фотореалистичных перспектив. Помимо рабочих чертежей и трехмерных перспектив, это программное обеспечение для проектирования также можно использовать для создания другой строительной документации, такой как полная спецификация материалов, метрические отчеты и списки использования материалов.
В BigHammer есть множество программ на основе Internet Explorer, которые вы можете использовать для проектирования всевозможных вещей в вашем доме и вокруг него. Программа Garage Designer — один из лучших вариантов от компании. Эта программа позволяет вам подготовить гараж на основе материалов, которые вы хотите использовать в строительном проекте, а также расположения дверей и других особенностей.
Easy Garage
Сайт: https://www. easygaragestorage.com/
Компания Easy Garage специализируется на проектировании, производстве и установке надежных и качественных систем хранения для гаражей. Первоначально компания начала производить системы хранения, но расширилась до гаражного дизайна. Они могут помочь вам, если у вас есть требования к дизайну, но они также предлагают интерактивный онлайн-инструмент для проектирования, который вы можете использовать для планирования системы хранения в гараже. Самое лучшее в их программном обеспечении — это то, что вы можете использовать его бесплатно и сохранять столько дизайнов, сколько хотите, когда создаете простую учетную запись в гараже. Кроме того, Easy Garage — это веб-программа, что означает, что вы можете использовать ее в любом типе браузера, если вы подключены к Интернету.
Easy Garage позволяет быстро и легко спланировать гараж. Их веб-сайт предлагает короткие видеоуроки, которые проведут вас через процесс проектирования системы гаражного хранения. Программное обеспечение также предлагает два простых способа начать работу над дизайн-проектом гаража. Один из них — начать с пакета или готового шаблона, который вы можете редактировать и настраивать в соответствии со своими предпочтениями. Вы можете изменить цвет, размер и конфигурацию, а также добавить и удалить продукты в соответствии с вашими конкретными требованиями к дизайну гаража. Другой вариант — построить свою собственную с нуля. Вы можете выбрать различные стили шкафов, рабочие поверхности и аксессуары, чтобы создать идеальное решение для хранения, которое соответствует вашему вкусу и потребностям.
Easy Garage Storage предлагает все виды гаражных систем хранения, таких как шкафы, ящики и полки. Помимо этого, они также имеют различные аксессуары, которые вы можете выбрать, такие как корзины, мусорные ведра, крючки для планок и т. д. вашего хранилища до заказа и установки. Какой бы товар вы ни выбрали из их каталога, он включает в себя полное описание и спецификацию, а также цены. После того, как вы выбрали все, что вам нужно, на экране отображается общая стоимость вашей гаражной системы хранения, поэтому вы уже имеете представление о том, что вам нужно подготовить для вашего бюджета.
Virtual Architect
Сайт: http://www.homedesignsoftware.tv/
Virtual Architect можно использовать для проектирования любой части вашего дома, включая гараж. Это программное обеспечение доступно как в бесплатной, так и в платной версиях, но последняя имеет больше возможностей. Visual Architect можно использовать для создания 2D-планов и чертежей в формате 3D. Это программное обеспечение для проектирования довольно простое в использовании и не требует профессионального опыта. Их веб-сайт также предлагает обучающие видеоролики, которые помогут вам начать работу над вашим проектом.
Создать план этажа с помощью этого программного обеспечения для проектирования несложно. Это дает вам возможность либо начать рисовать с нуля, либо использовать функцию мастера дизайна. При этом вы можете загрузить фотографию своего гаража в программное обеспечение, которое будет проанализировано мастером проектирования. Затем мастер дизайна автоматически создает макет, который вы можете настроить в соответствии со своими требованиями. Индивидуальные особенности дизайна, такие как размеры, высота и ширина стен, могут быть изменены, а другие компоненты, такие как двери, окна, места для хранения и предметы мебели, могут быть добавлены по мере продвижения. Материалы и отделка также могут быть включены в ваши чертежи, чтобы сделать их более подробными.
Вы также можете использовать Visual Architect для создания 3D-вида плана вашего гаража. Освещение, тени и отражения также могут быть добавлены для создания более фотореалистичного вида вашего гаража. Помимо 3D, живое прохождение также является еще одной бонусной функцией Virtual Architect.
American Garage Builders Designer
(программное обеспечение в настоящее время отключено) , консультации и строительство. Они разработали собственное веб-программное обеспечение, чтобы помочь клиентам настроить дизайн гаража в соответствии с их требованиями и лично испытать процесс проектирования.
American Garage Builders Designer позволяет вам создать вид сверху или двухмерный план вашего гаража и добавить в него другие элементы дизайна, чтобы сделать его более подробным. Вы можете выбрать размер своего гаража, а затем перетащить готовые компоненты в свой план, такие как автомобили разных размеров, велосипеды, мотоциклы и другие предметы мебели, такие как скамейки и места для хранения. Кроме того, вы можете разместить окна и двери в соответствии с вашими конкретными требованиями к размеру, выбрав из их библиотеки.
American Garage Builders Designer — это программа, которая очень подходит для начинающих. С ним довольно просто и легко работать, поэтому это отличное программное обеспечение для начала работы. Эта программа проектирования не такая подробная и продвинутая, как другие программы, упомянутые здесь, однако она работает очень хорошо, давая вам общее представление, визуализацию и макет того, как вы хотите, чтобы ваш гараж выглядел.
Это программное обеспечение также больше ориентировано на организацию вашего гаража и специально разработано для планирования обширных проектов по строительству гаражей.
Top Garage Design Software – платные опции
Помимо бесплатного программного обеспечения для проектирования, доступного для загрузки в Интернете, вы также можете приобрести программное обеспечение для проектирования гаражей. Но зачем вам использовать платную версию, если вы уже можете создать свой рисунок с помощью бесплатной версии? Иногда вам могут понадобиться более подробные планы и полный набор рабочих чертежей, чтобы завершить проект реконструкции.
В общем, основное различие между платными и бесплатными дизайнерскими программами заключается в их функциях. Более продвинутые программы позволят вам не только создавать простые 2D-планы и базовые 3D-чертежи, но вместо этого их можно использовать для создания полных технических рабочих чертежей, фотореалистичных 3D-перспектив и живых пошаговых инструкций.
Вот список лучших бесплатных программ для проектирования гаражей, которые вы можете использовать для различных нужд:
Sketch Up Pro
Сайт: https://www.sketchup.com/products/sketchup-pro
Sketch Up Pro — один из наиболее рекомендуемых инструментов дизайна, используемых дизайнерами, архитекторами и художниками. Он предлагает те же функции, что и бесплатная версия, а также многое другое. Sketch Up Pro включает в себя как 2D-, так и 3D-программу, которая позволяет создавать планы этажей и перспективы. Это дизайнерское приложение также имеет подключаемые модули, которые доступны для загрузки, такие как инструменты освещения, средства визуализации и Vray. Плагины помогают улучшить перспективу вашего плана, используя отражения, тени и световые эффекты. Вы будете удивлены фотореалистичным результатом, который может создать Sketch Up pro.
Для тех, кто имеет достаточный опыт работы с компьютерными приложениями, Sketch Up Pro довольно прост в использовании, и разработка плана этажа и 3D могут быть легко изучены. Во-первых, вы можете начать с создания вида сверху или плана помещения, введя размеры и используя инструмент «линия» — значок, похожий на карандаш. Затем, когда вы закончите компоновку, вы можете начать экструзию стен, используя значок «толкать или толкать».
Добавление других элементов дизайна в Sketch Up pro также намного проще, потому что вместо того, чтобы рисовать каждый элемент с нуля, у вас есть возможность загрузить хранилище, предметы мебели, аксессуары, бытовую технику и другие предметы интерьера из их 3D-хранилища (доступна библиотека моделей для использования без дополнительных затрат. А чтобы сделать вашу модель более реалистичной, вы можете добавить детали отделки, такие как краска или различные текстуры, с помощью библиотеки материалов.
Это приложение не является веб-программой, что означает, что вы должны загрузить его и установить на свой компьютер. Кроме того, вам не нужно быть подключенным к Интернету, чтобы использовать его. В версии Pro вы также можете экспортировать другие форматы файлов, такие как CAD и PDF, и создавать строительные рабочие чертежи. Другие специальные функции позволяют создавать списки, создавать отчеты и экспортировать анимационные видеоролики. Проходы также могут быть созданы с использованием любой созданной вами 3D-модели.
Скетчер комнаты
Сайт: https://www.roomsketcher.com/
RoomSketcher — это инструмент для проектирования дома, который можно использовать для создания планов этажей и перспектив. Это также позволяет вам украшать, меблировать и дополнять ваш макет, чтобы вы могли полностью визуализировать его в 3D. Хотя вы можете попробовать его бесплатно, платная версия предлагает полный набор функций, чтобы сделать ваше 3D более реалистичным.
RoomSketcher в основном предлагает три вещи: (1) создание высококачественных 2D- и 3D-планов этажей, (2) создание потрясающих и реалистичных 3D-фотографий и 360-градусных обзоров и (3) создание интерактивных 3D-прохождений в реальном времени.
Создавать и рисовать планы этажей легко, но если у вас нет времени, чтобы сделать это самостоятельно, у Room Sketcher есть дополнительная услуга, которая делает ваши планы этажей онлайн, чтобы опытный иллюстратор мог сделать это за вас. Вам просто нужно загрузить эскиз или план вашей комнаты или дома и ожидать, что эскизный план будет готов на следующий день.
Рисунки, которые вы можете создать в RoomSketcher, также детализированы. 2D-планы этажей имеют измерения, размеры и площади. 3D-планы можно создавать простым нажатием кнопки, и полученные изображения очень реалистичны. Вы можете обставить и украсить свой план, используя различные текстуры, цвета, материалы и мебель. Помимо 2D и 3D, Room Sketcher также предлагает 360 панорамных видов вашего плана, чтобы вы могли лучше визуализировать свое пространство. Но если вам нужен полный опыт, вы также можете создать пошаговое руководство в режиме Live 3D по вашему плану этажа. Эта функция обеспечивает интерактивный способ виртуального тура по вашему проекту.
Room Sketcher доступен как в бесплатной, так и в платной версиях, и его можно использовать онлайн или офлайн на компьютере, планшете или любом мобильном устройстве. Это также позволяет вам синхронизировать ваши работы на разных устройствах через облако, чтобы вы могли получить к ним доступ в любое время и в любом месте. Вы также можете загружать свои работы в разных форматах, иметь их в разных масштабах и визуализировать их в версиях высокого качества для более фотореалистичной печати.
Elecosoft 3D Architect Home Designer
Сайт: https://www.3darchitect.co.uk/3d-architect-home-designer-pro. html
Elecosoft 3D Architect Home Designer — еще один инструмент проектирования, который позволяет создавать как 2D-планы, так и 3D-перспективы. Как и у других упомянутых программ, у него есть как бесплатная, так и платная версия — последняя открывает больше функций, которые могут помочь вам создавать более подробные чертежи. Программное обеспечение простое в использовании и не требует каких-либо знаний в области САПР, что делает его одним из наиболее часто используемых программ проектирования как профессионалами, так и энтузиастами.
Сделать план этажа с помощью 3D Architect очень просто. Вы можете рисовать стены одну за другой или использовать их «предварительно заданные размеры», просто щелкая и перетаскивая. Программное обеспечение для проектирования также включает расширенный редактор стен , который позволяет создавать пространство, соответствующее всем вашим требованиям. Редактор позволяет настраивать компоненты и такие параметры, как толщина стен, дверей и окон. Помимо версии для стен, 3D Architect также имеет функцию индивидуального дизайна крыши. Кроме того, вы можете настроить материалы, отделку, текстуры и цвета. Создав 2D-макет в 3D Architect, вы можете преобразовать его в 3D-перспективу одним нажатием кнопки.
Лучшее в Elecosoft 3D Architect Home Designer — это наличие раздела, посвященного проектированию гаражей. Как и в любом другом месте, вы можете создать полный подробный чертеж своего гаража, чтобы получить представление о том, как он будет выглядеть.
Главный архитектор Домашний дизайнер
Сайт: https://www.chiefarchitect.com/
Главный архитектор Домашний дизайнер — еще один отличный инструмент проектирования, который вы можете использовать для получения полной подробной визуализации планов дизайна вашего дома и работы. чертежи, в том числе свой гараж. Он также предлагает как 2D-макеты, так и 3D-перспективы в дневном и ночном представлениях.
Главный Архитектор Дизайнер Дома имеет премиум-версию или платную версию с полной поддержкой различных помещений, включая гаражи. Помимо платной и бесплатной версии, Chief Architect — единственное программное обеспечение, которое позволяет «арендовать» программное обеспечение. Аренда программного обеспечения позволяет использовать все функции продукта, но только в течение ограниченного периода времени. Этот вариант стоит меньше, чем покупка всего продукта.
С Главным Архитектором вы можете проектировать планы этажей и настраивать стены и такие компоненты, как окна и двери. Другие параметры, такие как толщина и длина, высота и размеры, также могут быть настроены. Он также имеет заранее разработанные планы, которые облегчают вашу работу. Кроме того, программное обеспечение также автоматически корректирует крышу, каркас и фундамент ваших планов, если вы вносите изменения в стены.
3D-чертежи также можно легко создавать с помощью различных инструментов проектирования, предлагаемых Chief Architect. Поскольку эта программа позволяет добавлять материалы, текстуры и цвета к вашим рисункам и перспективам, полученные 3D-изображения становятся более реалистичными и визуально привлекательными.
Что касается гаражей, у главного архитектора есть раздел, посвященный исключительно этому типу помещений. Помимо предварительно загруженных планов этажей, вы также можете выбрать размеры транспортных средств, материалы отделки и приспособления, которые вы можете добавить к чертежам. Предметы, хотя и виртуальные, основаны на реальных размерах, поэтому у вас есть точное представление о том, как приспособления, места для хранения и шкафы в вашем гараже будут занимать место.
Еще одной важной функцией главного архитектора является калькулятор стоимости. Он дает оценку потенциальной стоимости вашего проекта на основе элементов, которые вы добавляете в свой план этажа.
Virtual Architect
Сайт: https://www.homedesignsoftware.tv/
Virtual Architect можно использовать для проектирования всех частей вашего дома, включая гараж. Как и все упомянутые выше программы, это приложение позволяет создавать планы этажей, макеты и генерировать 3D-чертежи, перспективы и обходы.
Однако одна особенность, которая отличает Visual Architect от других, заключается в том, что в нем есть мастер проектирования. При этом вы можете загрузить фотографию своего существующего гаража в программу и проанализировать ее. Мастер проектирования дает вам примерное представление о существующей планировке вашего гаража. Затем вы можете легко настроить другие детали и особенности вашего пространства в соответствии с вашими требованиями, спецификациями и предпочтениями.
На веб-сайте Virtual Architect выделяются три основные функции программного обеспечения, а именно: (1) эскиз, (20 настроек и (3) отделка. Программа позволяет создавать эскизы и рисовать новые комнаты с помощью простой команды перетаскивания. Другие компоненты дизайна например, гаражные ворота и окна, также могут быть добавлены в ваши чертежи, и вы можете выбирать из различных типов дверей в своей библиотеке, таких как раздвижные, французские, двустворчатые и даже гаражные ворота.То же самое касается окон — выберите любой размер или любого типа, например, подвесной, раздвижной, эркерный или жалюзийный.
После того, как вы добавили архитектурный компонент в план гаража, вы также можете сделать свои чертежи более детализированными, настроив материалы и отделку, такие как шкафы, освещение, оконные покрытия, полы, краска и многое другое. Его обширная библиотека материалов также включает в себя краски, морилки и ткани от ведущих национальных брендов. Кроме того, мебель, бытовая техника, электроника и светильники также могут быть выбраны и помещены в ваш чертеж.
Visual Architect также может преобразовать ваш 2D-план этажа в впечатляющие 3D-чертежи. Программное обеспечение визуализирует ваш дизайн в фотореалистичной манере, а также может использоваться для создания 3D-обхода или визуального тура по вашему пространству, чтобы вы могли получить полный опыт.
С помощью Visual Architect вы также можете импортировать файлы любого типа прямо в программу. Это особенно полезно, если у вас уже есть план или файл САПР. Он также автоматически генерирует планы в стиле чертежей, чтобы у вас был точный план, которому вы должны следовать после реконструкции вашего гаража.
SmartDraw Building Design Software
Сайт: https://www.smartdraw.com/floor-plan/home-design-software.htm
SmartDraw Building Design — это компьютерная программа, которая больше ориентирована на 2D-чертежи, такие как чертежи , планы этажей и другие рабочие чертежи строительных конструкций. SmartDraw Building Design можно использовать как альтернативу Auto CAD, которые немного сложнее. Это программное обеспечение для проектирования зданий является более простым и простым в использовании для всех — даже для новичков и тех, кто не имеет предварительных знаний о других инструментах проектирования. Его можно установить на компьютер или планшет, а бесплатную пробную версию можно загрузить в Интернете.
С помощью SmartDraw Building Design вы можете легко и быстро создавать планы этажей, используя ряд шаблонов, которые легко доступны для редактирования. Вы можете выбрать наиболее близкий к вашему проекту и настроить его в соответствии с вашими требованиями и потребностями.
SmartDraw позволяет создать полный и подробный план этажа и планировку вашего помещения, включая гараж. Вы можете начать с базовой планировки, которая включает в себя все важные аннотации, размеры и размеры вашего гаража, такие как длина стен, размеры окон и дверей и общая площадь помещения. Затем вы можете добавить другие компоненты здания, такие как двери и окна. Из этого базового чертежа вы также можете разработать макет мебели, используя тысячи готовых символов, которые вы можете найти в их обширной библиотеке. Текстуры и другие материалы для стен, полов и столешниц также доступны в SmartDraw.
Что касается дизайна и чертежей гаража, в ваш план могут быть добавлены отдельные элементы, такие как ящики для хранения, шкафы или даже ящики для инструментов. Программа дает вам полный контроль; о том, как сделать планировку гаража более эффективной, функциональной и соответствующей вашим требованиям.
Все инструменты дизайна SmartDraw просты в использовании, в основном для их использования требуется только простое действие перетаскивания. Стены также легко фиксируются и выравниваются, поэтому ваши рисунки получаются более точными и их можно быстрее завершить по сравнению с настройкой стен по одной.
CADPro
Сайт: https://www.cadpro.com/
CADPro — еще одно популярное программное обеспечение для черчения, которое можно использовать для создания рабочих чертежей от простых до более сложных для домашнего проектирования, механического и технического проектирования и ландшафтного дизайна. CADPro имеет варианты 2D и 3D. Этот инструмент автоматизированного проектирования можно использовать для всех частей дома, включая ваш гараж. Это идеальный вариант, если вы хотите получить рабочие чертежи гаража высокого качества.
CADPro имеет удобный интерфейс и включает в себя широкий набор интуитивно понятных инструментов проектирования. Начать план этажа легко, потому что он дает вам возможность скачать бесплатные планы и проекты, которые вы можете настроить и настроить на основе существующих планов вашего дома или ваших требований и спецификаций реконструкции. Помимо этого, вы также можете выбрать их функцию «Отслеживание эскиза», которая позволяет вам отслеживать существующий эскиз, который у вас есть. Вам просто нужно сделать эскиз вашего дома на листе бумаги, а затем отсканировать его. Затем программа преобразует отсканированный эскиз в прослеживаемый шаблон, который вы можете изменить.
Еще одной примечательной функцией CADpro является «Отслеживание фотографий», которая почти аналогична трассировке эскизов, но вместо загрузки эскиза эта опция требует загрузки фотографии пространства, которое вы хотите спроектировать. Скажем, если вы хотите спроектировать свой гараж, вам просто нужно сфотографировать его с помощью цифровой камеры или смартфона, импортировать его в программное обеспечение, а затем оно преобразует его в отслеживаемый шаблон.
Чтобы сделать ваш план более подробным, вы можете добавить пользовательские элементы, такие как мебель, места для хранения, приспособления и оборудование. Физические параметры, такие как измерения и размеры, также могут быть добавлены, чтобы сделать ваш рабочий чертеж более понятным.
